Açıklama

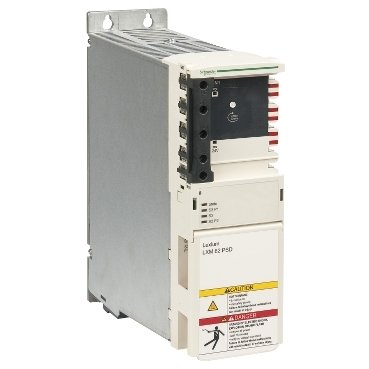

“Lexium LXM 62 güç kaynağı sürücüsü – 42/84 A”
LXM62PD84A11000
Teknik Özellikler
| Ürün serisi | PacDrive 3 |
|---|---|
| Ürün Ya da Bileşen Tipi | Güç besleme |
| bileşen adı | LXM62 |
| besleme devresi tipi | AC |
|---|---|
| [Us] nominal besleme gerilimi | 400 V trifaze (tolerans: – 10…10 %) 230 V trifaze (tolerans: – 10…10 %) 230 V monofaze (tolerans: – 10…10 %) |
| besleme frekansı | 50/60 Hz +/- 5 % |
| kontrol devresi gerilimi | 24 V DC (tolerans: – % 20…25) |
| güç besleme çıkış akımı | 84 A |
| bara gerilimi | 270…700 V |
| maksimum DC veriyolu gerilimi | 860 V |
| maksimum kablo kapasitesi | 1,36 mF |
| [In] nominal akım | 21 A monofaze AC 42 A trifaze AC |
| tepe akımı | 42 A monofaze AC için 1 s 84 A trifaze AC için 1 s |
| nominal güç | 22,1 kW -de 400 V trifaze AC 26,6 kW -de 480 V trifaze AC |
| maksimum güç | 44,2 kW -de 400 V trifaze AC 53,2 kW -de 480 V trifaze AC |
| tutma süresi | 15 min |
| frenleme direnci | 15 Ohm |
| kalıcı frenleme gücü | 400 W |
| maksimum frenleme gücü | 46 kW |
| çıkış tipi | 2 röle için gerilimsiz kontaklar |
| fiziksel arayüz | SERCOS III |
| İşaretleme | CE |
| güvenlik seviyesi | SIL 2’ye erişebilir ‘e uygunIEC 61508 PL d/kategori 3 değerine erişebilir ‘e uygunISO 13849-1 |
| aşırı gerilim kategorisi | III conforming to IEC 61800-5-1 |
| Derinlik | 270 mm |
| Genişlik | 89,5 mm |
| yükseklik | 310 mm |
| Ürün Ağırlığı | 6,3 kg |
| Standartlar | UL 508C IEC 61800-5-1 IEC 61800-3 |
|---|---|
| Ürün Sertifikaları | CSA UL |
| IP koruma derecesi | IP20 ‘e uygunIEC 60721-3-3 (soketli konnektörlerle) |
| titreşim direnci | 10 m/s² ‘e uygunIEC 60721-3-3 |
| darbe dayanımı | 100 m/s² çalışma sırasında ‘e uygunIEC 60721-3-3 300 m/s² taşıma sırasında ‘e uygunIEC 60721-3-3 |
| kirletme derecesi | 2 ‘e uygunIEC 60721-3-3 |
| çevresel özellik | 3K3 ‘e uygunIEC 60721-3-3, Sağ: 5…85 % |
| çalışma için ortam hava sıcaklığı | 40…55 °C (°C başına % 2 akım düşüşüyle) 5…40 °C |
| Depolama Ortam Koşulları | -25…55 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Package 1 Height | 18,000 cm |
| Package 1 Width | 34,000 cm |
| Package 1 Length | 45,500 cm |
| Paket ağırlığı (Lbs) | 7,312 kg |
| Unit Type of Package 2 | S06 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 52,420 kg |
| Garanti | 18 months |
|---|
Environmental Data
Schneider Electric, ürün kullanım ömrünü ve geri dönüştürülebilirliği uzatmak amacıyla devam eden “Use Better, Use Longer, Use Again” kampanyamız aracılığıyla tedarik zinciri ortaklıkları, daha düşük etki malzemeleri ve döngü yoluyla 2050 yılına kadar Net Sıfır değerine ulaşmayı hedeflemektedir.
Çevresel ayak izi
Toplam yaşam döngüsü Karbon ayak izi
4384
Ürün Çevre Profili (PEP)
Use Better
Malzemeler ve Ambalajlama
Geri dönüşüm kartonlu paket
Hayır
Plastik olmayan ambalaj
Hayır
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
REACh Düzenlemesi
PVC içermeyen
Evet
