Açıklama
Önemli Noktalar:
- Orta atalet
- Monte edilmiş yüksek çözünürlüklü seri kodlayıcı: 20 bit
- Maksimum Hız: 3000 rpm
- Geniş Seçim: 30W ila 15kW
- Tutma Freni ve Şaft Contası seçenekleri mevcuttur
- Koruyucu Yapı: IP67
-
Modeller ve Derecelendirmeler
200 V Modeli Nominal Çıkış *1 Nominal Tork *1 Anlık Tepe Torku *1 Anma Akımı *1 Anlık Maksimum Akım *1 Anma Açısal İvme *1 SGMGV-03A 0,3 kW 1.96 5.88 2.8 8 7900 (7180) SGMGV-05A 0,45 kW 2,86 8.92 3.8 11 8590 (7990) SGMGV-09A 0,85 kW 5.39 13.8 6.9 17 3880 (3370) SGMGV-13A 1,3 kW 8.34 23.3 10.7 28 4190 (3790) SGMGV-20A 1,8 kW 11.5 28.7 16.7 42 4420 (4090) SGMGV-30A 2,9 kW 18.6 45.1 23.8 56 4040 (3410) SGMGV-44A 4,4 kW 28.4 71.1 32.8 84 4210 (3740) SGMGV-55A 5,5 kW 35.0 87.6 42.1 110 3930 (3590) SGMGV-75A 7,5 kW 48.0 119 54.7 130 3840 (3580) SGMGV-1AA 11 kilowatt 70.0 175 58.6 140 2890 (2680) SGMGV-1EA 15 kW 95.4 224 78 170 3150 (2960) *1. SGDV SERVOPACK ile birlikte belirtilen bu öğeler ve tork-motor hızı özellikleri 20°C’lik bir armatür sarım sıcaklığındadır.
*2. SGDV-200A SERVOPACK’in SGMGV-30A servomotor ile birlikte kullanılması durumunda bazı kısıtlamalar geçerlidir.-
- Notlar:
- Parantez içindeki değerler tutma frenli servo motorlara aittir.
- Yukarıdaki özellikler, aşağıdaki ısı emiciler servo motorlara monte edildiğinde soğutma koşulu altındaki değerleri göstermektedir.
SGMGV-03D/-05D: 250mm x 250mm x 6mm (alüminyum)
SGMGV-09D/-13D/-20D:: 400mm x 400mm x 20mm (demir)
SGMGV-30D/-44D/-55D/-75D: 550mm x 550mm x 30mm (demir)
SGMGV-1AD/-1ED: 650mm x 35mm (demir)
400 V Modeli Nominal Çıkış *1 Nominal Tork *1 Anlık Tepe Torku *1 Anma Akımı *1 Anlık Maksimum Akım *1 Anma Açısal İvme *1 SGMGV-03D 0,3 kW 1.96 5.88 1.4 4 7900 (7180) SGMGV-05D 0,45 kW 2,86 8.92 1.9 5.5 8590 (7990) SGMGV-09D 0,85 kW 5.39 13.8 3.5 8.5 3880 (3370) SGMGV-13D 1,3 kW 8.34 23.3 5.4 14 4190 (3790) SGMGV-20D 1,8 kW 11.5 28.7 8.4 20 4420 (4090) SGMGV-30D 2,9 kW 18.6 45.1 11.9 28 4040 (3410) SGMGV-44D 4,4 kW 28.4 71.1 16.5 40.5 4210 (3740) SGMGV-55D 5,5 kW 35.0 87.6 20.8 52 3930 (3590) SGMGV-75D 7,5 kW 48.0 119 25.7 65 3840 (3580) SGMGV-1AD 11 kilowatt 70.0 175 28.1 70 2890 (2680) SGMGV-1ED 15 kW 95.4 224 37.2 85 3150 (2960) *. Bu ürünler ve SGDV SERVOPACK ile birlikte belirtilen tork-motor hız karakteristikleri 20°C armatür sarım sıcaklığında geçerlidir.
- Notlar:
- Parantez içindeki değerler tutma frenli servo motorlara aittir.
- Yukarıdaki özellikler, servo motorlara aşağıdaki ısı emiciler monte edildiğinde soğutma koşulu altındaki değerleri göstermektedir.
SGMGV-03D/-05D: 250mm x 250mm x 6mm (alüminyum)
SGMGV-09D/-13D/-20D: 400mm x 400mm x 20mm (demir)
SGMGV-30D/-44D/-55D/-75D: 550 mm x 550mm x 30mm (demir)

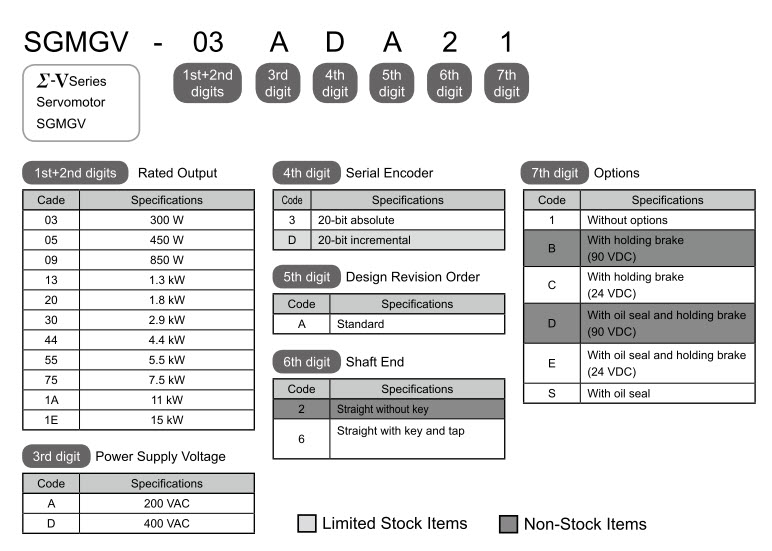

SGMGV-1AD/-1ED: 650mm x 650mm x 35mm (demir)Model Anahtar Numarası
Yaskawa SGMGV-13ADC6C Servo Motoru: Detaylı İnceleme
Yaskawa SGMGV-13ADC6C, endüstriyel otomasyon uygulamalarında kullanılan, yüksek performanslı ve güvenilir bir servo motor modelidir. Yaskawa Electric tarafından üretilen bu motor, özellikle hassas kontrol, hızlı tepki ve güvenli duruş gerektiren uygulamalar için tasarlanmıştır.
Temel Özellikleri
- Model Kodu: SGMGV-13ADC6C
- Üretici: Yaskawa Electric
- Tip: Servo Motor
- Güç: 1.3 kW (Kilovat)
- Voltaj: 200 V (Volt)
- Geri Besleme: Artımlı (Incremental)
- Fren: Var (Elektromanyetik Fren)
Teknik Özellikleri
- Yüksek Hassasiyet: SGMGV-13ADC6C, yüksek hassasiyetli konumlandırma ve hız kontrolü yetenekleri sunar. Bu sayede, karmaşık ve hassas hareketlerin gerçekleştirilmesinde önemli bir rol oynar.
- Hızlı Tepki Süresi: Motor, hızlı tepki süresi sayesinde ani değişikliklere ve komutlara anında yanıt verebilir. Bu özellik, dinamik ve hızlı süreçlerde önemlidir.
- Düşük Atalet Momenti: Düşük atalet momenti, motorun daha hızlı hızlanmasını ve yavaşlamasını sağlar. Bu da çevrim sürelerini kısaltır ve verimliliği artırır.
- Entegre Fren: Modelde bulunan entegre elektromanyetik fren, motorun güvenli bir şekilde durdurulmasını ve sabitlenmesini sağlar. Bu özellik, özellikle güvenlik açısından kritik olan uygulamalarda önemlidir.
- Dayanıklılık: Yaskawa servo motorları, yüksek kaliteli malzemelerden üretilmiştir ve zorlu çalışma koşullarına dayanıklıdır. Bu sayede, uzun ömürlü ve güvenilir bir çözüm sunarlar.
Uygulama Alanları
SGMGV-13ADC6C servo motor, çeşitli endüstriyel otomasyon uygulamalarında kullanılmaktadır. Başlıca uygulama alanları şunlardır:
- Robotik Uygulamalar: Robot kollarının hassas hareket kontrolü ve güvenli duruşu için idealdir.
- CNC İşleme Merkezleri: Takım tezgahlarında hassas konumlandırma ve güvenli duruş için kullanılır.
- Paketleme Makineleri: Ürünlerin hassas bir şekilde konumlandırılması ve paketlenmesi için kullanılır.
- Tekstil Makineleri: Kumaşın hassas bir şekilde kontrolü ve kesimi için kullanılır.
- Montaj Hatları: Ürünlerin montajında hassas konumlandırma ve hareket kontrolü için kullanılır.
- Diğer Endüstriyel Otomasyon Uygulamaları: Yüksek hassasiyet, hızlı tepki ve güvenli duruş gerektiren diğer tüm uygulamalarda kullanılabilir.
Avantajları
- Yüksek Performans: Yüksek hassasiyet, hızlı tepki süresi ve düşük atalet momenti sayesinde üstün performans sunar.
- Güvenilirlik: Yüksek kaliteli malzemeler ve sağlam yapı sayesinde uzun ömürlü ve güvenilirdir.
- Güvenlik: Entegre fren sistemi sayesinde güvenli duruş ve sabitleme sağlar.
- Geniş Uygulama Alanı: Endüstriyel otomasyonun birçok farklı alanında kullanılabilir.
Neden Frenli Servo Motor?
SGMGV-13ADC6C modeli, frenli servo motorlar kategorisine aittir. Frenli servo motorlar, özellikle güvenlik ve hassasiyetin önemli olduğu uygulamalarda tercih edilir. Entegre fren mekanizması sayesinde, motorun ani bir şekilde durdurulması veya belirli bir pozisyonda sabitlenmesi mümkün olur. Bu özellik, robot kollarının kontrolü, CNC makinelerinde позиционирование ve asansör sistemlerinde güvenlik gibi uygulamalarda büyük önem taşır.
Sonuç
Yaskawa SGMGV-13ADC6C servo motor, endüstriyel otomasyon uygulamaları için yüksek performans, güvenilirlik ve güvenlik sunan bir çözümdür. Geniş uygulama alanı ve teknik özellikleriyle, birçok farklı alanda verimliliği artırmaya yardımcı olur.
Not: Bu bilgiler, genel bir bakış sunmaktadır. Motorun teknik detayları ve spesifikasyonları için Yaskawa Electric’in resmi web sitesini veya ürün dokümanlarını incelemeniz önerilir.
-
